發生爐煤氣放散點火裝置

西安嘉華熱工設備有限公司為發生爐煤氣放散開發設計的煤氣放散自動點火裝置，其工藝流程如下：

一、甲方提供發生爐煤氣技術參數：
1、發生爐型號：雙段式煤氣發生爐
2、放散介質：發生爐煤氣
3、點火方式：直接點火
4、放散量：5-7000Nm³/h
5、煤氣熱值：8400Kcal
6、煤氣溫度：≤100℃
7、吹掃氣體介質：蒸汽
8、壓力：≥0.3Mpa

二、發生爐煤氣放散點火工藝過程：
發生爐分上段點火和下段點火，上段點火為中罩閥放散，下段為中控控制的電動閥放散，下游用戶如焙燒用氣量較小爐壓升高或煤氣發生爐維修時將多余的煤氣要進行放散，此時對放散煤氣要進行點燃，其流程如下：
1、由壓力變送器傳至PLC軟件判斷高于第二上限值時，開啟上段中罩閥及下段電動閥，啟動點火裝置進行點火，熱電偶反饋點火成功與否，如點火成功，點火指示燈亮，如點火失敗，進行聲光報警，蒸汽吹掃20秒后進行第二次點火，直至點火成功。
防回火裝置放散燃燒器內裝有動態流體阻火器及蒸汽吹掃裝置，蒸汽吹掃裝置于火焰監測器連鎖，實現防回火功能。

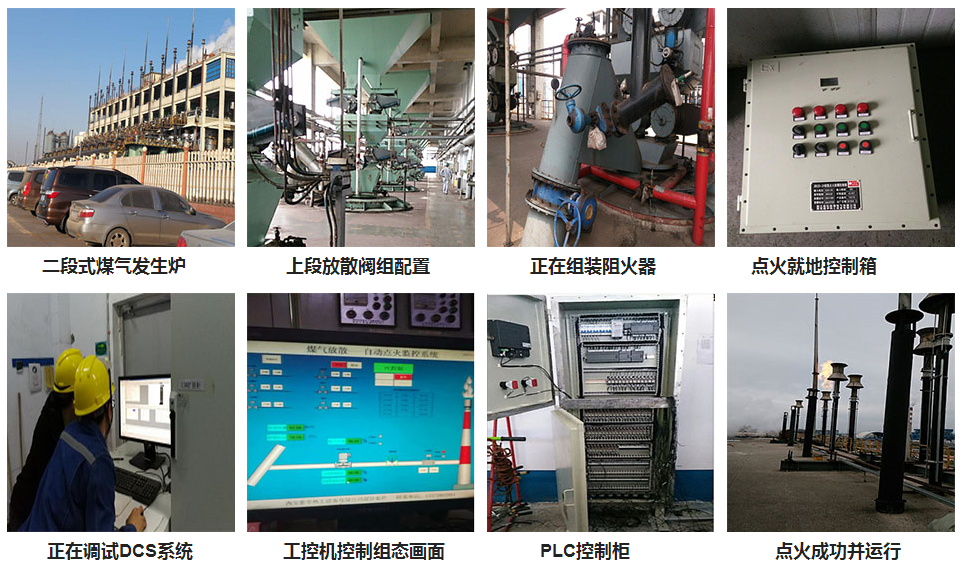

西安嘉華熱工設備有限公司發生爐煤氣安裝現場

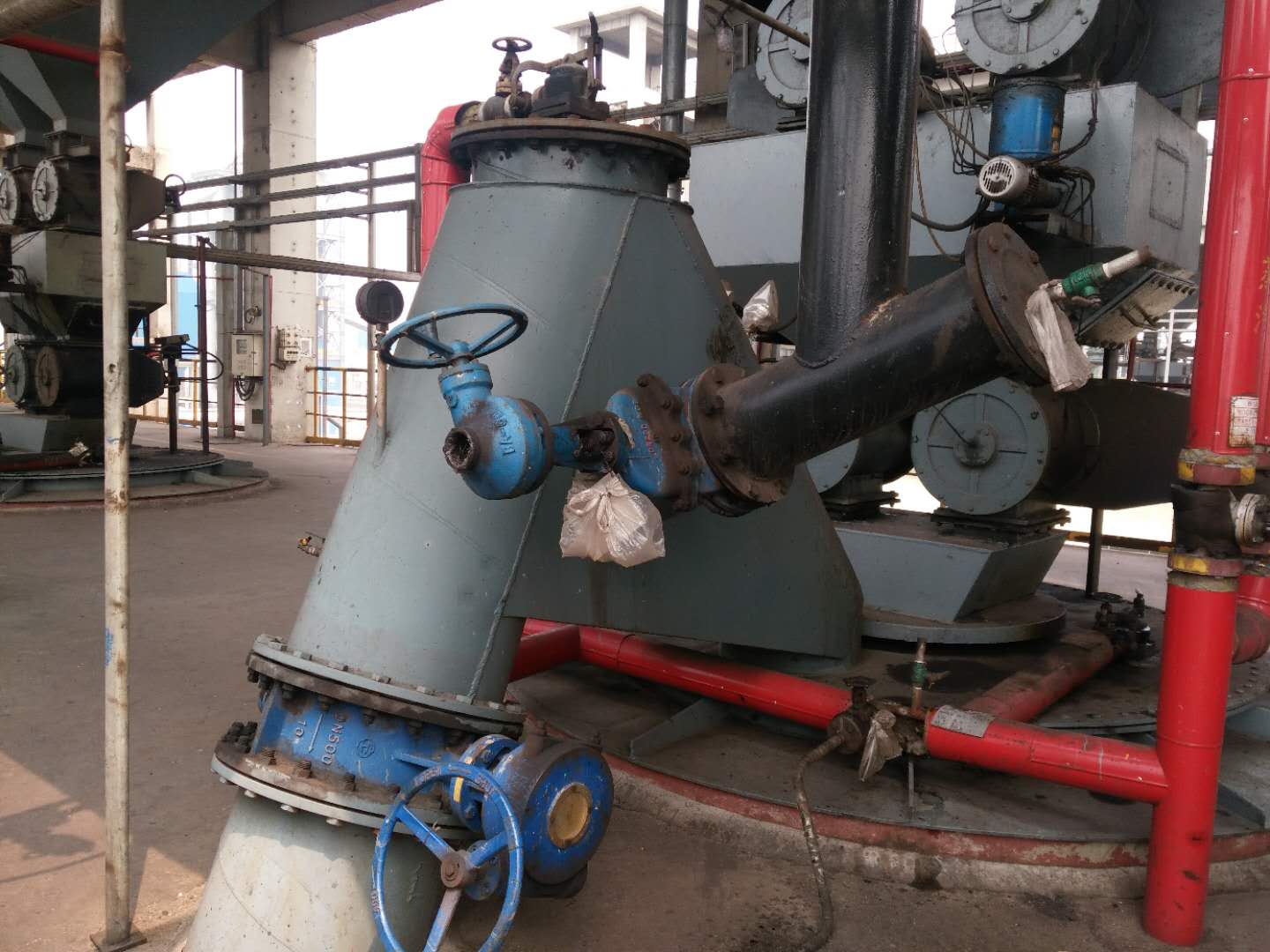

發生爐煤氣下段放散

西安嘉華熱工發生爐煤氣放散點火成功案例

發生爐煤氣放散點火工程詳述
