紫外線火焰監測器
紫外線火焰監測器

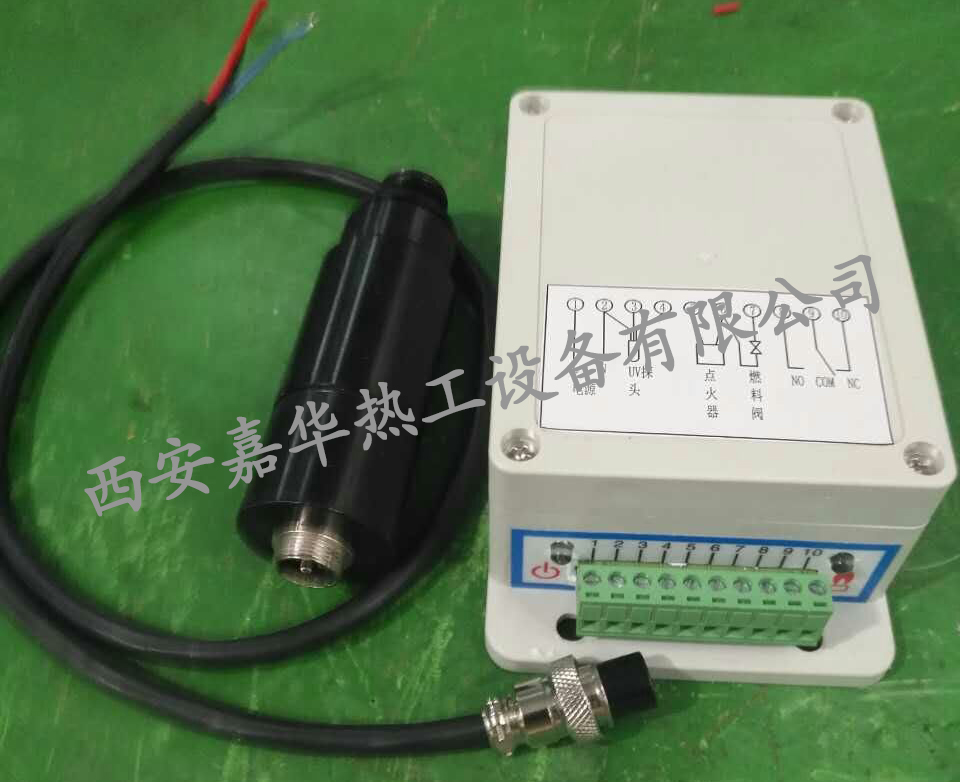

型號：JHQ-102
作用：紫外線火焰監測器用于燃氣、燃油工業燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強
一、功能：控制點火裝置自動點火，點火同時自動打開燃氣閥。在設定時間內沒有燃料，控制器自動關閉燃料閥并報警，如點火成功則保持燃料正常供應。
二、主要技術參數
1、電源220V±10% 50/60HZ
2、火焰檢測 UV傳感器
3、檢測響應時間 ≤0.2秒
4、光譜相應范圍 190/280nm
5、傳感器與控制器連接 ≤20米
6、檢測對象 燃氣、燃油
三、殼體ABS工程塑料
1、體積155X90X55mm
2、安裝尺寸135X52nm 安裝孔4~φ5
3、探頭安裝孔φ18，通風冷卻。
四、紫外線火焰監測器故障排除
1、燃燒器無火，而監測卻顯示有火，這是監測線路受潮后分布電容逐漸增大引起的干擾，請打開模塊，順時針緩慢調節電位器，直至綠色指示燈滅，繼電器釋放為止。
2、燃燒器有火，而監測器顯示無火，可能有兩個原因，
一、是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片。
二、是阻抗匹配電位器超調，請打開模塊反時針緩慢調節電位器，直到綠色指示燈亮，繼電器吸合為止。
3、如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃片代替，因為普通玻璃片不能透過火焰產生的紫外線。
